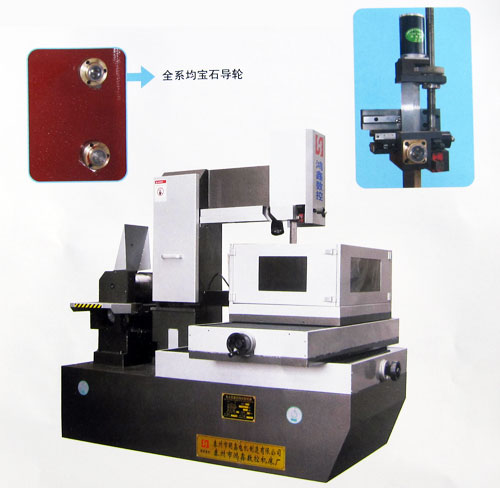

| 产品名称：豪华中走丝线切割机床 |
|
| 产品编号：941-992 |
| 产品型号：C |
| 更新时间：2014.03.24 |
| 出品单位：线切割机床|线切割|中走丝线切割-泰州市鸿鑫数控机床厂 |
| 浏览次数： |
|
 产品详细介绍 |
主要性能特点:
1、高性能:具有多次切割、智能无条纹扭盖功能。切割参数自动调整。
2、数控系统:采用智能化数控系统;高质量PC机，HF线切刽系统控制。
3、高频电源:采用高性能全数字脉冲电源主振电路高速数字振荡，大功率VMOS场效应管，频率可调、具有性能稳定、输出功率大、切割速度快、表面光洁度高、 电极丝损耗小等特点。
4、三维四轴联动、编控一体化，CAD接口，DXF图形文件直接读入编程，ISO代码控制，加工图形实时跟踪，工作轮廓三维造型，多种加工状态显示。
5、具有上下异形、等锥、等锥切割，分时控制、停电记忆、短路回退、断丝保护、靠边定位、模拟校验、自动停机、自动找中心、任意角度旋转、快速回零检查 、特殊图形自动编程等二十多种功能。
6、机床整体C型结构，离刚性T型床身，X, Y轴全行程支撑。采用钼丝自动张紧机构，并采用宝石水咀进行稳丝。配置高压纸芯过滤水箱及电动集中润滑系统。
7、X、Y轴驱动(选配）：1、安川伺服电机；2、反应式步进电机；3、混合式步进电机。
主要技术参数：
| 型号 |
HXT-320 |
HXT-400 |
HXT-500 |
HXT-630 |
HXT-800 |
| 工作台面尺寸（mm） |
440×620 |
510×730 |
630×880 |
780×1080 |
1000×1360 |
| 工作台X.Y行程（mm） |
320400 |
400×500 |
500×630 |
630×800 |
800×1000 |
| 最大加工厚度#（Z）(mm) |
300 |
300 |
400 |
500 |
600 |
| U.V轴行程（mm） |
小锥形：24×24 大锥形：D-60×60 E-130×130 T-240×240 |
| 电极丝直径规格（mm） |
钼丝¢0.10—0.22 |
| 走死速度（m/sec） |
12,9,7,5,2 |
| 加工斜度/工件厚度（º） |
多次切割最大：±1.5º/50mm一次切割最大：±3º D-±10º E-±18º T-±30º /50mm |
| 加工精度Δ（直体） |
多次切割10×10×30 四方≤0.006八方≤0.009一次切割≤0.012直面度≤0.006/50mm |
| 加工面粗糙度（Ra）（Ra.um） |
多次切割：Ra≤1.2（细微电源Ra≤0.8）一次切割：Ra≤2.5 |
| 驱动电机（axis） |
步进电机或伺服马达*（选配） |
| 丝杠与导轨（X.Y） |
高精密级滚珠丝杠/直线滑动导轨 |
| 张力系统 |
三级（0/1/2）张力可调 |
| 工作液/液箱容量 |
复合型或水溶性专用液/65L |
| 供电电源 |
AC3¢-380v/2.5kva |
| 最大工件重量（kg） |
450 |
600 |
1000 |
1500 |
2000 |
| 主机净重（kg） |
1500 |
1700 |
2600 |
4300 |
6800 |
| 主机外形尺寸（mm） |
1500×1200×1750 |
1600×1400×1750 |
1390×1660×2080 |
2000×1880×2180 |
2380×2360×2280 |
| 备注：#-大锥度机构配置将使加工厚度减少100cm。B*-选配;光栅尺（ium）Δ-630/800机型和大锥度机型不受此限制 | |
|
|
